Le moulage des métaux est l’un des processus les plus largement utilisés dans les industries pour fabriquer des composants précis et durables. Le moulage à la cire perdue (également appelé moulage de précision, moulage de précision ou procédé à la cire perdue) est l'une des nombreuses méthodes de formage des métaux utilisées pour fabriquer des pièces individuelles ou de grandes séries. Alors, quand et pourquoi devriez-vous utiliser fonte à la cire perdue fabriquer vos pièces métalliques ? Ce blog décrit à quoi ressemble ce processus, ses avantages et ses inconvénients, ainsi que les meilleurs scénarios d'utilisation du moulage à la cire perdue qui guideront votre décision quant à savoir s'il convient ou non à ce sur quoi vous travaillez.
Qu’est-ce que le moulage à la cire perdue ?

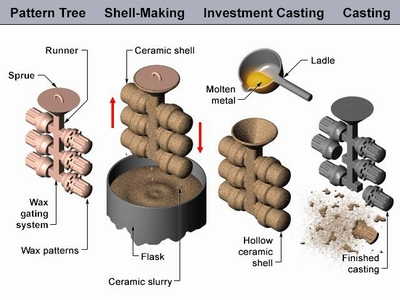

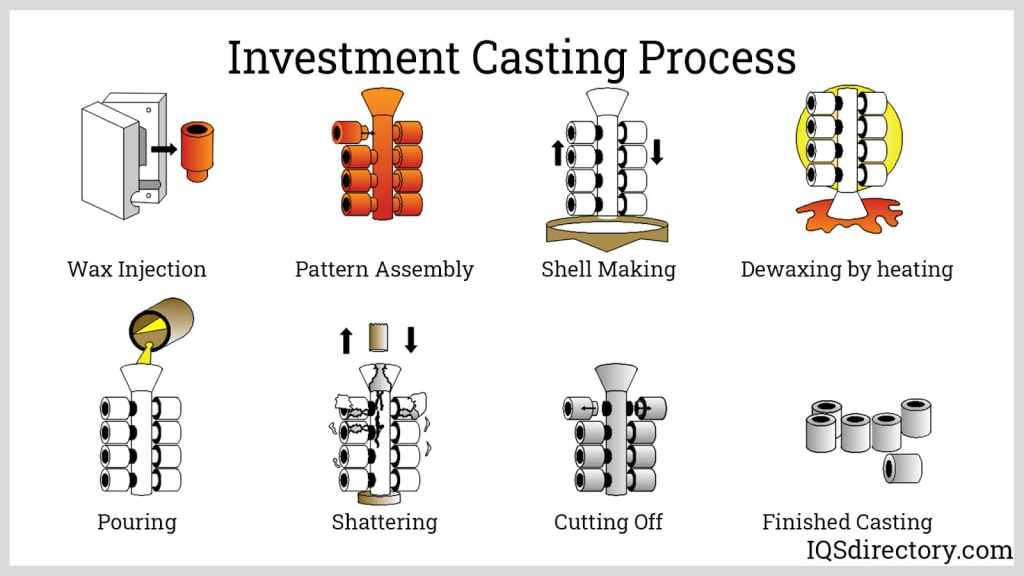

Fonderie à la cire perdue est une ancienne méthode de moulage de précision utilisée depuis des milliers d’années. Cela commence par la formation d’un modèle en cire de la pièce nécessaire. Une coque en céramique est ensuite appliquée autour de ce modèle pour créer un moule. Une fois la coque en céramique durcie, la cire est versée (d'où « cire perdue »), du métal en fusion est versé pour remplir le moule creux formé. Une fois le métal durci, la coque en céramique est brisée pour révéler un composant métallique très détaillé.
Avantages du moulage à la cire perdue
Le moulage à la cire perdue, également connu sous le nom de moulage de précision, a résisté à l'épreuve du temps et constitue l'une des méthodes de fabrication les plus efficaces et les plus polyvalentes pour produire des composants métalliques complexes. Sa capacité à créer des pièces très détaillées et précises le rend inestimable dans des secteurs allant de l'aérospatiale et de l'automobile à la bijouterie et aux dispositifs médicaux. Le processus offre plusieurs avantages clés, notamment une précision exceptionnelle, des finitions de surface lisses et la capacité de reproduire des géométries complexes qui seraient difficiles, voire impossibles, avec d'autres méthodes de coulée. De plus, la coulée à la cire perdue minimise les exigences d’usinage, réduit le gaspillage de matériaux et permet l’utilisation d’une grande variété de métaux et d’alliages. Ces avantages en font un processus incontournable pour les applications hautes performances où la qualité, l’efficacité et la flexibilité de conception sont essentielles.
1. Précision et détails rares
Utilisation du fonte à la cire perdue Le processus permet la production de pièces avec des détails très fins, des tolérances étroites et des surfaces lisses. Éviter le matériau "zit" dont il a généralement pitié ne convient que pour des géométries complexes qui ne sont pas faciles à obtenir avec d'autres méthodes de coulée.
2. Large compatibilité matérielle
Le procédé convient à une grande variété de métaux ferreux et non ferreux, notamment :
- Acier inoxydable
- Acier au carbone
- Aluminium
- Bronze
- Laiton
- Alliages de cobalt et de nickel
Cette adaptabilité le rend adapté aux composants qui souhaitent des propriétés matérielles spécifiques.
3. Production de formes quasi nette
En général, les pièces obtenues par moulage à la cire perdue nécessitent très peu, voire aucun usinage supplémentaire, ce qui permet d'économiser beaucoup de temps et d'argent dans la production.
4. Propriétés mécaniques fortes
En raison de la structure de grain fine et uniforme générée à la suite du processus de moulage de précision, les composants finaux présentent généralement une résistance, une ténacité et une résistance à l'abrasion améliorées.
5. Liberté de conception
Le moulage à la cire perdue renforce la géométrie interne complexe, les caractéristiques fines et les contre-dépouilles. Cela leur permet de concevoir sans aucune contrainte d’usinage traditionnel.
Inconvénients du moulage à la cire perdue
Si la fonte à la cire perdue offre de nombreux avantages en termes de précision et de polyvalence, elle n’est pas sans limites. Le processus peut être plus long et plus coûteux que les autres méthodes de coulée, en particulier lors de la production de grandes pièces ou de la gestion de séries de production en grand volume. Les étapes complexes de fabrication des moules et les processus de brûlage ajoutent à la complexité, nécessitant un équipement spécialisé et une main-d'œuvre qualifiée. De plus, les contraintes de taille et les problèmes potentiels de porosité ou de retrait dans les sections plus épaisses peuvent limiter son adéquation à certaines applications. Pour les fabricants, comprendre ces inconvénients est essentiel pour décider si le moulage à la cire perdue est la solution la plus pratique et la plus rentable pour leurs besoins.
1. Coûts plus élevés pour les grandes pièces
Le moulage de précision peut être coûteux pour les pièces plus grandes en raison des matériaux utilisés et du processus à forte intensité de main d'œuvre.
2. Délais de livraison plus longs
Les délais de production peuvent s'allonger en raison des nombreuses étapes, notamment la création du modèle en cire, la construction de la coque, le brûlage et enfin le moulage du métal.
3. Ce n’est pas Dieu pour les pièces à volume élevé et peu complexes
Si vous envisagez de produire des formes simples en volume, les solutions les plus rentables sont le moulage sous pression ou le moulage au sable.
Quand utiliser le moulage à la cire perdue
Le moulage à la cire perdue est particulièrement adapté aux projets où la précision, la complexité et la finesse des finitions de surface sont essentielles. Cette méthode brille lors de la production de composants complexes avec des géométries délicates qui seraient difficiles, voire impossibles à réaliser avec d'autres techniques de moulage. Il est couramment utilisé dans des secteurs tels que l’aérospatiale, l’automobile, la bijouterie et les dispositifs médicaux, où la précision et les performances sont essentielles. Bien qu'il ne s'agisse peut-être pas du choix le plus économique pour les pièces moulées simples ou à grande échelle, il excelle dans les applications qui exigent détail, personnalisation et fiabilité. Savoir quand utiliser le moulage à la cire perdue garantit des résultats optimaux et une rentabilité de fabrication.
1.Vous avez besoin de géométries complexes
Pour les pièces présentant des caractéristiques complexes telles que des trous fins, une texture détaillée ou des canaux internes complexes, fonte à la cire perdue est probablement la meilleure option. Sa précision le rend idéal pour reproduire avec précision même les conceptions les plus difficiles.
2.La finition de surface et la qualité visuelle sont importantes
Si votre composant doit être visible ou utilisé dans des applications où la finition de surface est une question critique (outils médicaux, bijoux et pièces décoratives), le moulage à la cire perdue donne une finition considérablement meilleure que le moulage au sable ou le moulage sous pression.
3.La performance du matériau est importante
Le moulage à la cire perdue permet l’utilisation d’alliages hautes performances, qui offrent des propriétés mécaniques élevées, une résistance à la corrosion ou une stabilité thermique. Ceci est particulièrement précieux dans les secteurs de l’aérospatiale, de l’automobile et du médical.
4. Vous avez besoin de tolérances strictes
Le moulage à la cire perdue offre une tolérance allant jusqu'à ± 0,005 pouce par pouce pour les pièces nécessitant une précision dimensionnelle. Cette précision permet un usinage secondaire inférieur ou nul.
5. Volume de production petit à moyen
Fonderie à la cire perdue fonctionne mieux pour les petites et moyennes séries de production, où le coût de l’outillage peut être réparti sur une quantité raisonnable de pièces. Le coût par pièce peut devenir prohibitif pour des volumes plus importants.
Coulée à la cire perdue : cas d'utilisation dans l'industrie
Le moulage à la cire perdue, également connu sous le nom de moulage de précision, s'est taillé un rôle essentiel dans plusieurs industries en raison de sa capacité à produire des composants très détaillés et dimensionnellement précis. Ce processus ne se limite pas à un seul domaine : il est largement utilisé dans la fabrication de dispositifs aérospatiaux, automobiles, de bijoux, d’énergie et de dispositifs médicaux, entre autres. Sa précision et sa polyvalence le rendent particulièrement précieux dans les applications où les performances, la durabilité et la complexité de conception sont essentielles. En explorant les divers cas d’utilisation industrielle du moulage à la cire perdue, il apparaît clairement pourquoi cette technique ancienne continue de servir de solution moderne pour les besoins de fabrication avancés.
Aérospatial
- Aubes de turbines
- Composants structurels
- Pièces de moteur
Le moulage de précision offre les performances souhaitées, un faible poids et un contrôle dimensionnel qui sont autant d'exigences pour les composants aérospatiaux.
Médical
- Outils chirurgicaux
- Implants orthopédiques
- Composants prothétiques
Pour cette raison, ainsi que pour la précision et la biocompatibilité des matériaux de coulée à la cire perdue, ils trouvent de nombreuses applications dans le domaine médical.
Automobile
- Pièces de moteur
- Composants de transmission
- Échappementssystèmes t
Pour les pièces automobiles spécialisées de haute performance, le moulage de précision est utilisé, car il produit des pièces durables qui nécessitent de la précision.
Machines industrielles
- Pompes et vannes
- Engrenages et pignons
- Pièces mécaniques soumises à de fortes contraintes
Fonderie à la cire perdue fournit des pièces durables et à haute résistance dans des applications industrielles exigeantes.
Bijoux et art
- Bagues demi-fines, bracelets et pendentifs
- Sculptures et figurines
La qualité esthétique et les détails qui peuvent être obtenus rendent cette technique populaire pour les pièces décoratives.
Analyse comparative : Autres techniques de coulée
Lors de l’évaluation des méthodes de moulage, il est essentiel de comparer le moulage à la cire perdue avec des techniques alternatives telles que le moulage au sable, le moulage sous pression et le moulage en moule permanent. Chaque méthode offre des avantages et des limites uniques en fonction de la précision requise, du volume de production, du coût et des propriétés des matériaux. Alors que le moulage à la cire perdue excelle dans l'obtention de détails fins et la production de géométries complexes, d'autres méthodes peuvent offrir une meilleure efficacité pour les séries à grand volume ou réduire les coûts pour les grandes pièces. En examinant comment le moulage à la cire perdue se compare à ces autres techniques, les fabricants peuvent faire des choix éclairés qui équilibrent précision, durabilité et efficacité globale de la production.
| Fonctionnalité | Casting de la cire perdue | Coulée de sable | Moulage |
| Finition de surface | Excellent | Médiocre à Passable | Bien |
| Précision dimensionnelle | Très haut | Faible | Haut |
| Coût de l'outillage | Modéré | Faible | Haut |
| Volume approprié | Faible à moyen | Faible à moyen | Haut |
| Complexité de la conception | Très haut | Modéré | Haut |
| Gamme de matériaux | Très large | Très large | Limité |
| Délai de livraison typique | Long | Modéré | Court |
Le moulage à la cire perdue est-il le meilleur choix pour votre projet ?
- Évaluez la complexité de la pièce : votre composant présente-t-il des détails fins, des caractéristiques internes ou des contre-dépouilles ?
- Évaluez les exigences en matière de finition de surface : un aspect lisse et fini est-il absolument requis ?
- Effectuer une analyse des matériaux : l'application nécessite-t-elle des alliages hautes performances ?
- Estimation du volume et du budget : le volume des unités est-il suffisant pour justifier les coûts d'outillage et de production ?
Identifiez les exigences de performance : le composant va-t-il subir des contraintes, de la corrosion ou des températures élevées ?
Si votre réponse est oui à la plupart de ces questions, la coulée à la cire perdue peut être la meilleure voie à suivre.
Conclusion
Une technique de fabrication se situe au sommet, selon presque toutes les mesures : fonte à la cire perdue, qui, pratiquement inégalé en termes de précision, de finition de surface et de validité géométrique, constitue un moyen formidable et flexible de produire des pièces. Bien qu’elle entraîne des coûts plus élevés et des délais de livraison plus longs que certaines autres méthodes de coulée, elle compense souvent ces limitations dans les applications critiques.
Des composants aérospatiaux aux outils médicaux en passant par les machines industrielles et les produits de consommation haut de gamme, le moulage à la cire perdue est une méthode fiable pour produire des pièces métalliques de qualité. Si votre projet implique des exigences élevées en matière de précision, de durabilité et de qualité esthétique, opter pour le moulage à la cire perdue pourrait potentiellement faire la différence entre des performances élevées et une valeur élevée par rapport au bas de l'échelle.
Références
Davis, JR (éd.). (1996). Manuel de spécialité ASM : Casting. ASM International.
Groover, député (2010). Fondamentaux de la fabrication moderne : matériaux, processus et systèmes. Wiley.
Beeley, P. (2001). Technologie de fonderie. Butterworth-Heinemann.
Totten, GE (2006). Manuel de conception de procédés métallurgiques. Marcel Dekker.
Institut de moulage d'investissement. (s.d.). Fondamentaux de l'investissement Casting https://www.investmentcasting.org Récupéré de
Instructeur : a NADCA (North American Die Casting Association). Comparaisons des processus de coulée. https://www.diecasting.org Récupéré en octobre 2023.
