Os suportes angulares de metal estampado são um componente indispensável em praticamente todos os sistemas modernos de suporte e união. Esses colchetes, normalmente formando um “eu” ou ângulo de 90º, não são fabricados apenas por fundição ou dobra, mas são produzidos por estampagem de precisão. suportes angulares de metal estampado Esses suportes são produzidos por estampagem de precisão, proporcionando extraordinária durabilidade, economia e flexibilidade. Neste artigo, cobrimos os principais usos, vantagens e fatores a serem considerados ao empregar suportes angulares de metal estampados em ambientes de construção, móveis e industriais.
1.O que são suportes angulares de metal estampado?
O metal em forma de L Colchetes angulares, que são os dois suportes angulares de metal em forma de L fixados à viga de aço, são feitos em máquinas de estampagem de alta precisão. Esses tipos de suportes permitem o reforço das juntas, conferindo suporte extra às estruturas e contribuindo para a integridade geral das montagens.
Esses Suportes angulares de metal em forma de L são a espinha dorsal de muitas montagens, funcionando como um conector rígido em ângulo reto que transfere carga entre dois componentes perpendiculares. Eles são projetados para reforçar juntas, prestando um apoio adicional crucial às estruturas e contribuindo significativamente para a integridade geral e a longevidade das assembleias. O processo de estampagem cria bordas limpas, tolerâncias estreitas e posicionamento uniforme de furos, o que é essencial para componentes produzidos em massa usados em linhas de montagem automatizadas (AMS, Kenmode).
2. Principais usos de suportes angulares de metal estampados
A versatilidade e a confiabilidade dos braquetes estampados permitem que eles sejam usados em quase todos os setores que exigem uma junta fixa e segura.
um. Construção e Infraestrutura
Os suportes estampados são componentes fundamentais tanto na construção residencial quanto na construção pesada:
- Aplicações de estrutura, reforço e suporte de carga: Eles são usados na fixação de membros de estrutura (como vigas e vigas) para garantir esquadria e estabilidade estrutural.
- Suporte de viga e coluna: Eles são essenciais para manter vigas, colunas e drywall no lugar com segurança, distribuindo o peso de forma eficiente por toda a estrutura.
- Fortalecimento Sísmico: Em áreas propensas a movimentos de terra, suportes estampados especializados e resistentes são cruciais para o reforço sísmico de edifícios e pontes, criando pontos de ligação resilientes e flexíveis que absorvem energia.
b. Fabricação de móveis
Nos móveis, proporcionam resistência invisível e facilitam a montagem:
- Reforço Conjunto: Reforçam as juntas de mesas, cadeiras, armários e estantes, proporcionando a rigidez necessária para evitar oscilações ou colapsos sob cargas dinâmicas. Os dados disponíveis até outubro de 2023 mostram uma tendência contínua na indústria moveleira de usar peças estampadas de alta precisão para maior durabilidade.
- Apelo Estético: Desenhos decorativos estampados são frequentemente incorporados para apelo estético, especialmente em juntas visíveis, onde o suporte é revestido ou folheado para combinar com o acabamento do móvel.
c. Automotivo e Máquinas
Precisão e resistência à vibração são fundamentais em aplicações mecânicas:
- Componentes Mecânicos Pesados: Eles são usados para fixar suportes de motor, dutos complexos e peças sensíveis à vibração na fabricação de máquinas automotivas e pesadas.
- Fortificação da Estrutura: Suportes estampados fortalecem estruturas de veículos e equipamentos industriais para maior estabilidade e rigidez torcional.
- Fixação e gabinetes: Eles são utilizados na fixação de painéis, gabinetes eletrônicos e juntas mecânicas, muitas vezes servindo como pontos de aterramento ou âncoras de gerenciamento de fios.
d. Distribuição Elétrica e HVAC
As propriedades não corrosivas de certos materiais estampados são ideais para aplicações utilitárias:
- Suporte de montagem: Eles oferecem suporte de montagem rígido para painéis elétricos, caixas de junção, conduítes e unidades HVAC pesadas, garantindo a conformidade com requisitos rígidos de segurança e códigos.
- Gerenciamento de tubos e fios: Eles mantêm tubos e fiação firmemente no lugar dentro das estruturas, geralmente estampados com formatos especializados para acomodar vários diâmetros.
- Resistência Ambiental: Os suportes usados nesses sistemas geralmente são feitos de aço inoxidável ou aço carbono galvanizado, o que os torna resistentes ao estresse ambiental, à umidade e às flutuações de temperatura.
e. Projetos do tipo “faça você mesmo” e melhorias residenciais
Para os consumidores, eles oferecem uma solução acessível e de nível profissional:

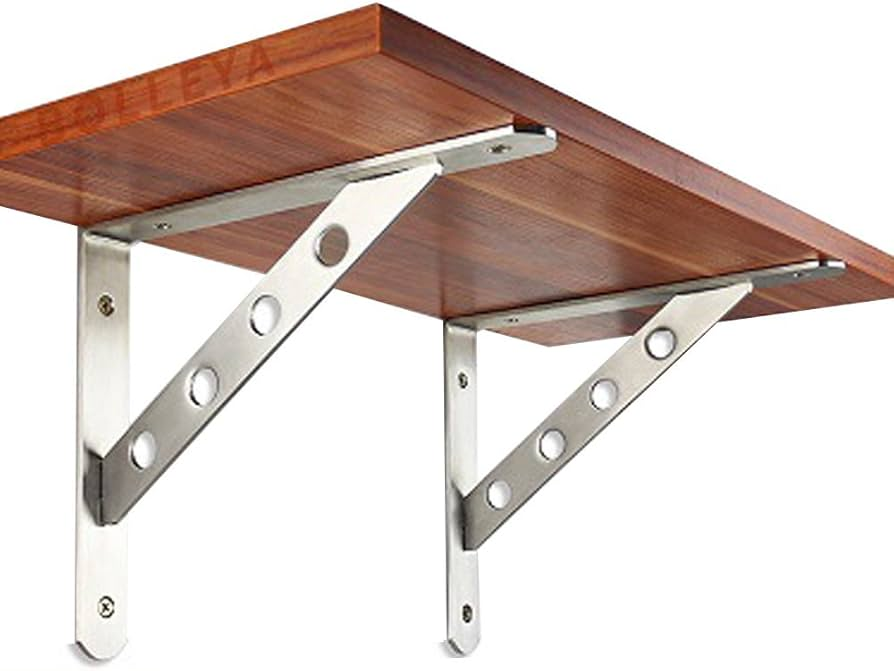

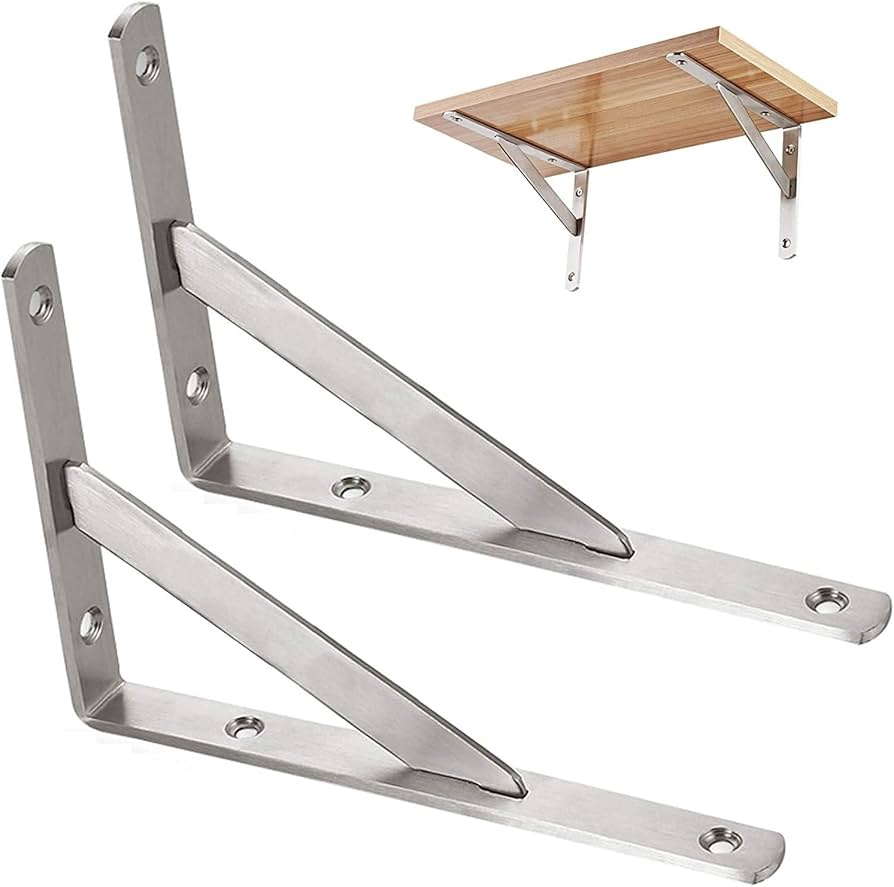

- Reparos domésticos: Eles são ótimos para reforçar rapidamente prateleiras, luminárias montadas na parede e realizar reparos domésticos em geral, proporcionando uma ligação estrutural simples, mas permanente.
- Aplicações externas: Usado em projetos externos, como móveis de pátio, balanços e estruturas de jardim, onde suportes galvanizados ou de aço inoxidável resistem à exposição às intempéries.
- Força de ligação permanente: Eles oferecem resistência de ligação confiável e permanente para projetos de reforma residencial que exigem uma conexão estrutural sem marcenaria complexa.
3. Vantagens dos suportes angulares de metal estampado
O próprio método de fabricação confere vantagens distintas em relação aos braquetes feitos por métodos como soldagem ou fundição.
um. Força superior e resistência material
- Materiais duráveis: Os suportes estampados são construídos com materiais duráveis, incluindo aço inoxidável (para anticorrosão), alumínio (para necessidades leves) e aço carbono (para maior resistência).
- Propriedades de materiais otimizadas: O processo de estampagem trabalha o metal, aumentando efetivamente a durabilidade e resistência do próprio material. A estrutura molecular compacta obtida através da estampagem aumenta o limite de escoamento do material, contribuindo para uma estrutura robusta.
- Longevidade Estrutural: Este processo aumenta a durabilidade a longo prazo das estruturas e conjuntos, garantindo que resistam a anos de tensão e carga sem deformação.
b. Precisão e consistência
A precisão é um requisito inegociável para componentes estruturais de alto volume:
- Dimensionalidade Uniforme: A tecnologia de estampagem garante dimensionalidade uniforme, alta qualidade de acabamento e rebarbas mínimas. A geometria da peça é ditada pela matriz sólida e fixa, resultando em alta consistência da primeira à milionésima peça.
- Elimina Variabilidade: A estampagem elimina a variabilidade inerente aos suportes fabricados à mão (por exemplo, tamanho inconsistente do cordão de solda ou raios de curvatura variados), o que pode comprometer a integridade estrutural.
- Montagem perfeita: Esta consistência garante um encaixe perfeito em aplicações de alta precisão, cruciais para montagens mecânicas complexas e linhas de fabricação automatizadas.
c. Fabricação econômica
Embora o custo inicial da matriz possa ser alto, o custo por peça diminui rapidamente na produção em alto volume:
- Eficiência de produção em massa: A estampagem permite uma rápida produção em massa, o que reduz significativamente o custo de produção por unidade em comparação com a usinagem ou fabricação.
- Redução de resíduos: O agrupamento otimizado de peças na bobina de chapa metálica reduz o desperdício de material, e o próprio processo de estampagem aumenta o desempenho e a velocidade da produção.
- Solução de baixo custo: O alto rendimento e o baixo desperdício de material oferecem uma solução de baixo custo sem sacrificar a resistência e a excelência, tornando o reforço estrutural acessível para grandes projetos.
d. Fácil instalação e versatilidade
- Montagem rápida: Os suportes são projetados para montagem e montagem rápidas, normalmente apresentando furos pré-perfurados e ranhuras posicionadas com precisão (suportes ajustáveis), que se alinham perfeitamente com os componentes correspondentes.
- Compatibilidade de fixadores: Eles são universalmente compatíveis com vários tipos de fixadores, incluindo parafusos e porcas, e podem ser facilmente integrados em conjuntos soldados.
- Adaptabilidade: Os projetos estampados podem se adaptar a diversas necessidades estruturais e de projeto simplesmente alterando a inserção da matriz ou realizando operações secundárias, como rosqueamento ou entalhe.
e. Opções de personalização
- Dimensões e Espessura: Os suportes angulares estampados vêm em tamanhos, espessuras (calibres) e comprimentos de flange quase ilimitados, permitindo uma engenharia precisa para atender a requisitos de carga específicos.
- Tratamento de Superfície: Eles podem ser revestidos, chapeados (por exemplo, zinco ou cromo) ou pintados para proteção de superfície (resistência à corrosão) ou para fins decorativos específicos.
- Projetos personalizados: A matriz pode ser adaptada para necessidades específicas da indústria, criando recursos sob medida, como furos especializados, nervuras internas (reforços) ou cantos arredondados para segurança.
4.O que considerar ao selecionar suportes angulares de metal estampados
A escolha do braquete correto envolve avaliar a aplicação pretendida em relação às propriedades fundamentais do braquete.
- Seleção de materiais:
- Aço Inoxidável (Tipo 304 ou 316): Melhor para resistência à corrosão, ideal para ambientes externos, marítimos ou expostos a produtos químicos.
- Alumínio: Escolhido para aplicações leves, como acessórios internos de aeronaves ou móveis portáteis/modulares.
- Aço Carbono (Galvanizado ou Revestido a Pó): Excelente para suporte de carga em serviços pesados e economia na construção, desde que o acabamento esteja intacto para evitar ferrugem.
- Capacidade de carga: Este é o fator mais crítico. Os engenheiros devem confirmar se o suporte não cederá ou se deformará plasticamente sob o peso máximo e a força direcional (cisalhamento e tensão) esperados. Esta capacidade é determinada pela espessura do material e pela presença de cantoneiras ou nervuras de reforço.
- Configuração de montagem: Verifique os posicionamentos dos furos, os designs das ranhuras e a compatibilidade dos fixadores (compatibilidade VF). O tamanho e o espaçamento dos furos devem estar alinhados com os parafusos ou parafusos pretendidos para garantir a máxima resistência de aderência. Os designs com fenda permitem o ajuste e a expansão necessários.
- Ambiente e Acabamento: Leve em consideração os níveis de umidade, os extremos climáticos (flutuações de temperatura) e a exposição a produtos químicos. Um revestimento de zinco padrão é suficiente para uso interno seco, mas o aço inoxidável de qualidade marítima é essencial para aplicações costeiras ou submersas.
Conclusão
Dependendo da forma e do formato, esses metais estampados colchetes angulares são peças essenciais em múltiplas aplicações, fornecendo robustez, precisão e economia suficientes. Esses suportes proporcionam estabilidade e longevidade em projetos de construção, móveis, automotivos e projetos de reforma residencial. Ao selecionar o material e o design apropriados, as empresas e os DIYers têm a ganhar com os suportes angulares de metal estampados em seus projetos.
Ao selecionar o material apropriado, considerando os requisitos críticos de suporte de carga e escolhendo o design de montagem ideal, tanto as empresas profissionais como os DIYers ganham uma vantagem significativa ao garantir a integridade estrutural e o sucesso a longo prazo dos seus projetos, utilizando suportes angulares de metal estampados.
