Do czego są powszechnie używane elementy mocujące?

Łączniki odgrywają kluczową rolę w projektowaniu, wytwarzaniu i montażu części. Te małe elementy sprzętu są proste i niedrogie, ale bez nich trudno byłoby wyprodukować wiele ważnych rzeczy: meble, konstrukcje architektoniczne, komputery, podłogi, pojazdy i wiele innych.

Rolą łącznika jest mechaniczne połączenie dwóch lub więcej elementów. Komponenty można łączyć na wiele sposobów, ale cechą charakterystyczną łączników jest to, że zazwyczaj (choć nie zawsze) tworzą one połączenia nietrwałe.

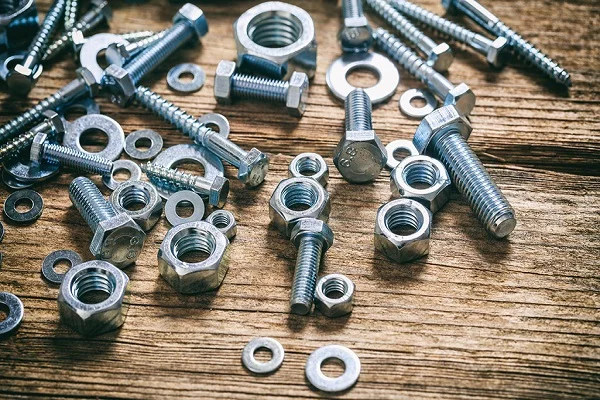

Elementy złączne są wszechobecne i wiele z nich spotkasz na co dzień. Niektóre z najpopularniejszych typów metalowych elementów złącznych przemysłowych to:

• Śruby
• Orzechy
• Śruby
• Nity
• Wkładki i pręty gwintowane
• Podkładki

Jednakże kategoria elementów złącznych obejmuje także okucia stosowane poza przemysłem, takie jak gwoździe do majsterkowania i obróbki drewna; Guziki, klamry i zamki błyskawiczne do odzieży; kołki i opaski kablowe do użytku domowego; oraz zszywki, szpilki i spinacze do zadań biurowych.

Wszystkie te typy elementów złącznych działają na nieco inne sposoby mechaniczne, ale wszystkie są wykorzystywane do łączenia lub montażu obiektów. Z kilkoma wyjątkami większość elementów złącznych przemysłowych jest wykonana z metalu, zwykle stali (stal nierdzewna, stal węglowa, stal stopowa), aluminium lub tytanu. Wiele części, które produkujemy w 3ERP – w tym części obrabiane, formowane i blaszane – jest ostatecznie montowanych za pomocą elementów złącznych.

W tym przewodniku szczegółowo omówiono różne rodzaje elementów złącznych, wyjaśniono, jak działają i jak z nich korzystać. Może to być pomocne dla naszych klientów zajmujących się prototypowaniem, którzy opracowują produkty wieloelementowe wymagające montażu za pomocą elementów złącznych.

Co to jest łącznik?

A łącznik to ogólne określenie elementu konstrukcyjnego, często wykonanego z metalu takiego jak stal, używanego do mechanicznego łączenia ze sobą dwóch elementów.

Zwykle tworzą się elementy złączne, które obejmują elementy takie jak śruby, nakrętki i śrubynietrwałe stawy; oznacza to, że połączenie można rozłączyć bez uszkodzenia któregokolwiek komponentu. Możesz połączyć dwa elementy za pomocą łącznika, a pewnego dnia usunąć łącznik i oddzielić dwa elementy bez ich uszkodzenia. Na przykład śrubę można ostatecznie usunąć za pomocą śrubokręta; nakrętkę można odkręcić za pomocą klucza. Porównajmy to na przykład ze spawaniem, sklejaniem lub lutowaniem elementów razem: gdy tak się dzieje, elementów nie można łatwo rozdzielić.

Biorąc to pod uwagę, niektóre elementy złączne, takie jak nity, tworząstałe połączenia i nie są przeznaczone do odpinania.

Większość elementów złącznych jest niewielka, a ich średnica jest mierzona w milimetrach. Jednakże znacznie większe urządzenia mogą być stosowane w takich obszarach jak przemysł stoczniowy, rurociągi i energetyka. Zapięcie jestzdefiniowany przez jego funkcję mechanicznego łączenia dwóch lub więcej komponentów, a nie ze względu na jego rozmiar, materiał lub zastosowanie.

Dostępnych jest wiele różnych typów elementów złącznych. Poniżej wymieniono niektóre z najpopularniejszych metalowych elementów złącznych stosowanych w przemyśle i produkcji.

Z czego wykonane są elementy złączne?

Najlepszymi materiałami do produkcji elementów złącznych są stale (stal nierdzewna, stal węglowa, stal stopowa), aluminium, tytan, miedź, mosiądz, nikiel i różne stopy. Typowe stale nierdzewne stosowane w przemysłowych elementach złącznych obejmują serie 200, 300 i 400.

Elementy złączne mogą być również powlekane innymi materiałami w celu zwiększenia funkcjonalności, np. odporność na korozję lub izolacja elektryczna. Typowe powłoki i powłoki obejmują chrom i cynk.

Z jakimi materiałami można stosować elementy złączne?

Do różnych materiałów stosowane są różne typy łączników przemysłowych, niektóre łączniki są zaprojektowane specjalnie dla jednego materiału, np. wkręty do drewna (drewno) lub śruby kotwiące (beton).

Normy elementów złącznych

Amerykańskie Stowarzyszenie Inżynierów Mechaników (ASME) ma obecnie 66 aktywnie opublikowanych norm pod oznaczeniem B18 dla elementów złącznych. Standardy zorientowane na jakość „ustanawiają wymagania dotyczące kontroli w trakcie procesu i kontroli końcowej produkty złączne” i zapewnić „plan kontroli odbiorczej dla nabywców elementów złącznych”.

Normy ASME obejmują:

• B18.1.1: Małe nity
• B18.1.2: Duże nity
• B18.2.3.1M: Metryczne śruby z łbem sześciokątnym
• B18.3 Nasadka gniazda, ramię, śruby ustalające i klucze sześciokątne
• B18.6.1 Wkręty do drewna
• B18.6.2 Śruby z łbem walcowym z rowkiem, śruby ustalające z łbem kwadratowym i śruby ustalające bez łba z rowkiem
• B18.6.3 Wkręty maszynowe, wkręty samogwintujące i metalowe wkręty napędowe
• B18.6.9: Nakrętki motylkowe
• B18.18 Zapewnienie jakości elementów złącznych

Śruby

Łączniki śrubowe, zwykle wykonane z metalu, to elementy złączne z zewnętrznymi gwintami zewnętrznymi (wypukłościami powierzchni śrubowej), które łączą się z wewnętrznymi gwintami żeńskimi elementów, które mocują.

Cechą charakterystyczną śrub jest to, że często są one samogwintujące lub samogwintujące: mają ostry koniec wcinający się w powierzchnię elementu; gdy śruba jest obracana, wycina wewnętrzny gwint żeński w elemencie i umożliwia wykonanie połączenia. Śruby są często samodzielnymi elementami złącznymi, ponieważ łączą się z samym elementem.

Śruby mają podobne działanie do śrub, ale śruby zwykle nie są samogwintujące; zazwyczaj mają tępe końcówki, a gwinty wewnętrzne w elementach muszą być wykonane w inny sposób.

Jednak mylące jest to, że niektóre elementy złączne, które technicznie są śrubami, w trakcie użytkowania zostały oznaczone jako śruby (i odwrotnie).

Rodzaje śrub

Istnieje wiele różnych typów śrub odpowiednich do różnych zastosowań. Do najpopularniejszych typów śrub należą:

• Wkręty do blachy: Bardzo ostre śruby samogwintujące, które mogą przebić blachaa także drewno i plastik.
• Śruby maszynowe: Śruby maszynowe, instalowane we wstępnie wywierconych otworach, mają dokładne drobne gwinty i są najczęściej stosowane w elementach maszyn.
• Śruby z łbem walcowym: Śruby z dużymi łbami, zwykle stosowane przy montażu maszyn, takich jak urządzenia.
• Śruby oczkowe: Czasami nazywane śrubami z oczkiem opóźnionym, śruby te mają zapętlony łeb, przez który można przewlec żyłki.
• Śruby opóźniające: Długie śruby ocynkowane z gwintem sięgającym do wału, stosowane głównie w obróbce drewna.
• Wkręty do drewna: Powszechnie stosowane wkręty o ostrych końcach stosowane w obróbce drewna.

Rodzaje napędu śrubowego

Śruby można również podzielić na kategorie według konstrukcji napędu: do wkręcania lub usuwania różnych śrub potrzebne są różne narzędzia. Rodzaje napędów śrubowych obejmują:

• Szczelinowe
• Trójpunktowy
• Krzyżowy (np. Phillips)
• Zewnętrzny wielokąt
• Wielokąt wewnętrzny (np. gniazdo sześciokątne / imbus)
• sześcioramienny
• Różne

Śruby

Jak szałogi, śruby są elementami złącznymi z zewnętrznymi gwintami zewnętrznymi, które służą do łączenia dwóch lub więcej elementów.

Jednak w przeciwieństwie do śrub, śruby wymagają wstępnie uformowanego gwintu wewnętrznego, z którym będą się łączyć. Nie są samogwintujące; zamiast tego gwint żeński często należy do nakrętki. Śruby (męskie) i nakrętki (żeńskie) są używane w połączeniu do łączenia elementów z niegwintowanymi otworami i ten rodzaj połączenia nazywany jest połączeniem śrubowym.

W połączeniu z nakrętkami łączniki śrubowe współpracują z otworami przelotowymi (tj. otworami przechodzącymi przez materiał przedmiotu), z łbem śruby po jednej stronie i nakrętką po drugiej. Z drugiej strony śruby są często używane do wykonywania otworów nieprzelotowych; przenikają one tylko częściowo przez materiał.

Rodzaje śrub

Istnieje wiele różnych typów śrub odpowiednich do różnych zastosowań. Do najpopularniejszych typów śrub należą:

• Śruby sześciokątne: Śruby gwintowane z łbem sześciokątnym, które mogą mieć część niegwintowaną bezpośrednio pod łbem.
• Śruby seksualne: Czasami nazywane śrubą Chicago, śrubą lufową lub nakrętką lufową, śruby te są w rzeczywistości jednocześnie śrubami i nakrętkami, składającymi się z lufy z gwintem wewnętrznym i śruby z gwintem zewnętrznym.
• Śruby typu U: Łączniki w kształcie litery U z dwoma równoległymi gwintowanymi końcami, używane do mocowania elementów takich jak rury.
• Śruby oczkowe: Śruby z łbem pętelkowym, przez które można przewlec linki.
• Śruby transportowe: Śruby gwintowane z zaokrąglonym łbem grzybkowym zapobiegającym obracaniu się i kwadratową szyjką bezpośrednio poniżej.

Orzechy

Orzechy to elementy złączne z otworami z gwintem wewnętrznym, które są zwykle używane z odpowiednią śrubą w celu utworzenia połączenia śrubowego. System łączenia nakrętek i śrub służy do łączenia elementów z niegwintowanymi otworami.

Nakrętki i śruby zwykle pozostają bezpieczne dzięki tarciu, ściskaniu i lekkiemu rozciąganiu śruby. Jednakże połączenie może zostać w niepożądany sposób poluzowane podczas zastosowań charakteryzujących się wysokim poziomem wibracji. W takim przypadku do zabezpieczenia nakrętki można zastosować nakrętkę zabezpieczającą lub płyn zabezpieczający, albo do śruby można dodać drugą nakrętkę.

Podczas gdy wewnętrzna strona nakrętki jest gwintowana, strona zewnętrzna może przybierać różne formy, w zależności od tego, czy nakrętka będzie obracana ręcznie, czy za pomocą klucza, oraz od różnych innych czynników.

Rodzaje orzechów

Istnieje wiele różnych typów nakrętek odpowiednich do różnych zastosowań. Oto niektóre z najpopularniejszych rodzajów orzechów:

• Orzechy żołędziowe: Czasami nazywane nakrętkami kołpakowymi, te łączniki są wypukłe z jednej strony, aby zakryć koniec śruby.
• Nakrętki spawane: Zaprojektowane tak, aby jedna strona mogła być przyspawana do innego metalowego elementu.
• Nakrętki sześciokątne: Typowe elementy złączne z sześciokątną powierzchnią zewnętrzną ułatwiającą wkręcanie.
• Nakrętki skrzydełkowe: Nakrętki o kształcie skrzydełek z każdej strony, umożliwiające łatwe obracanie ręcznie, bez użycia narzędzi.
• Orzechy beczkowe: Zobacz „seksualne śruby” powyżej.

Nity

Nity to elementy złączne, które zazwyczaj mają gładki wał i nie mają gwintów. Nit ma łeb na jednym końcu i końcówkę na drugim.

Aby spełniał funkcję łącznika, nit umieszcza się w otworze, a następnie za pomocą siły mechanicznej „spęcza się” jego ogon, powodując jego rozszerzenie do około 1,5 średnicy wału i utworzenie połączenia. Po spęczeniu nit ma w rzeczywistości dwie główki: oryginalną główkę fabryczną i nową główkę warsztatową.

W przeciwieństwie do śrub, gwintów i sworzni, nity tworzą trwałe połączenia: gdy ogon jest spęczony, nie można go przywrócić do pierwotnego stanu. Dlatego połączenia nitowane są znacznie trudniejsze do rozłączenia niż połączenia nietrwałe, takie jak połączenia śrubowe.

Rodzaje nitów

Istnieje wiele różnych typów nitów odpowiednich do różnych zastosowań. Do najpopularniejszych typów nitów należą:

• Nity zatrzaskowe: Te nity zrywalne, zwane również nitami zrywalnymi, mają kształt rurowy i mają centralny trzpień z osłabionym obszarem w pobliżu łba (w miejscu, w którym można go wyłamać).
• Solidne nity: Proste elementy złączne z trzonkiem i łbem, które można odkształcić za pomocą nitownicy lub młotka.
• Nity półrurowe: Podobnie jak nity pełne, ale z częściowym otworem na końcu, który zmniejsza siłę potrzebną do jego spęczania.

Różne gwintowane elementy mocujące

Oprócz śrub, wkrętów i nakrętek istnieją inne typy gwintowanych elementów złącznych o bardziej specjalistycznych zastosowaniach.

Awkładka gwintowana (lub tuleja gwintowana) to łącznik z gwintem wewnętrznym (a czasem zewnętrznym), który jest wkładany w materiał, który zwykle nie przyjmuje gwintu — albo dlatego, że jest zbyt miękki, albo z powodu rozprucia istniejącego gwintowanego otworu. Działa jak kotwa do płyt kartonowo-gipsowych używana do mocowania półek. Metalowe wkładki gwintowane można instalować w formowanych częściach z tworzyw sztucznych poprzez formowanie wkładki wokół tulei.

Apręt gwintowany (lub kołek) to element mocujący podobny do śruby, ale gwintowany na obu końcach, bez łba. Pręt gwintowany, przeznaczony do stosowania pod napięciem, może pomieścić nakrętkę na obu końcach.

Podkładki

Chociaż z technicznego punktu widzenia same podkładki nie są elementami złącznymi, podkładki to elementy sprzętu używane w połączeniu z elementami złącznymi, takimi jak nakrętki i śruby.

Podkładka to cienka płytka z otworem w środku, używana jako przekładka, rozdzielacz obciążenia, urządzenie blokujące lub tłumik drgań. Podkładki są zazwyczaj okrągłe, ale mogą mieć również kształt kwadratowy.

Podkładki zapobiegają bezpośredniemu kontaktowi elementów złącznych z elementem i dlatego mogą chronić powierzchnię elementu.

Zastosowanie elementów złącznych w różnych gałęziach przemysłu.

Łączniki są wykorzystywane w wielu różnych zastosowaniach, w tym w budownictwie, produkcji, naprawach i konserwacji. Niektóre typowe zastosowania i zastosowania obejmują:

• Budowa: Stosowane są w budownictwie do łączenia różnych elementów, takich jak szkielety, pokrycia dachowe i płyty gipsowo-kartonowe. Wkręty, gwoździe i śruby są powszechnie używane do mocowania elementów drewnianych i metalowych, a klej służy do uszczelniania i mocowania różnych materiałów.
• Produkcja: Opiera się na nich kilka produktów, takich jak samochody, urządzenia AGD i urządzenia elektroniczne. Powszechnie stosuje się śruby, wkręty i zatrzaski, aby połączyć elementy razem i ułatwić ich demontaż i naprawę.
• Produkcja mebli: Części mebli, takie jak krzesła, stoły i szafki, są mocowane razem za pomocą tych śrub. Do mocowania nóg, podpór i innych elementów powszechnie stosuje się śruby, gwoździe i kołki.
• Konserwacja i naprawa: Służą do naprawy lub konserwacji różnych obiektów i maszyn, takich jak samochody, urządzenia i sprzęt. Śruby, wkręty i nakrętki są powszechnie używane do mocowania części na miejscu i ułatwiają ich demontaż w celu naprawy.
• Sprzęt medyczny: Sprzęt medyczny, taki jak narzędzia chirurgiczne, urządzenia protetyczne i sprzęt diagnostyczny, jest mocowany razem za pomocą różnych elementów złącznych. Wkręty, śruby i zatrzaski są powszechnie używane do mocowania komponentów i ułatwiają ich demontaż w celu naprawy.

Ogólnie rzecz biorąc, elementy złączne mają szerokie zastosowanie, w zależności od wymaganej wytrzymałości i trwałości oraz materiałów, które należy połączyć. Służą do łączenia różnych konstrukcji i maszyn oraz stanowią podstawowy element wielu produktów, sprzętu i urządzeń.

Wniosek

Elementy złączne to niezbędne, wszechstronne komponenty, które umożliwiają bezpieczny i często demontowalny montaż różnych obiektów w zastosowaniach przemysłowych, komercyjnych i codziennych. Metal Kbear materiały eksploatacyjne Od śrub i nakrętek po nity i wkładki gwintowane – każdy rodzaj elementu złącznego pełni określoną rolę i jest wykonany z trwałych materiałów, takich jak stal, aluminium lub tytan, aby wytrzymać różne warunki środowiskowe. Ich zdolność do tworzenia mocnych, choć często nietrwałych połączeń, czyni je niezbędnymi w procesach produkcyjnych i konserwacyjnych. Zrozumienie różnych typów, materiałów i standardów związanych z elementami złącznymi nie tylko ułatwia właściwy dobór i zastosowanie, ale także zapewnia bezpieczeństwo i trwałość montowanych produktów. Niezależnie od tego, czy chodzi o budownictwo, elektronikę, czy projekty typu „zrób to sam”, elementy złączne pozostają małym, ale potężnym sprzętem, który spaja nasz świat. Skontaktuj się z nami dzisiaj, aby poprosić o wycenę!
