Instalação de parafusos de ancoragem: evite 70% das falhas de fundação

A maioria dos guias de instalação de fundações de concreto com parafusos de ancoragem dizem para você ficar obcecado grau de parafuso e resistência à compressão do concreto. Esse conselho deixou passar um erro de US$ 50.000 cometido por um comprador. A amostra de pré-produção passou no teste de retirada, mas a produção em massa falhou porque a equipe de instalação apertou demais as porcas e ignorou os requisitos de distância das bordas. Toda a laje teve que ser perfurada novamente para obter âncoras de epóxi, o que custou semanas e um gasto de cinco dígitos.

O verdadeiro culpado das falhas na fundação não é o parafuso em si – é a forma como a instalação é executada. Dados de campo da Kbear Metal mostram que 70% das falhas de chumbadores no local são causadas por violações de distância da borda e aperto excessivo, e não pelo grau do parafuso ou pela resistência do concreto. Obter a instalação correta da fundação de concreto com parafuso de ancoragem significa mudar o foco da folha de especificações do material para a lista de verificação de instalação: profundidades mínimas de incorporação de acordo com ACI 318, valores de torque calibrados para parafusos de 1/2 polegada Grau 8,8 a 75 pés-lbs e furos de distância de borda não mais próximos do que 1,5 vezes o diâmetro do parafuso.

Compreendendo os tipos e materiais dos parafusos de ancoragem

Os dados de campo mostram que 70% das falhas dos chumbadores no local são causadas por erros de instalação – e não pelo grau do material ou pela resistência do concreto.

A primeira decisão ao especificar chumbadores para uma fundação de concreto é fundi-los no local ou instalá-los após o endurecimento do concreto. As âncoras fundidas no local - parafusos L, parafusos J e parafusos com cabeça - oferecem a maior capacidade de extração porque o concreto adere diretamente ao redor da base do parafuso. Um 1/2″ O parafuso L fundido de grau 8.8 em concreto de 3.000 psi oferece resistência à tração final de aproximadamente 6.500 libras. Opções pós-instaladas, como âncoras em cunha, âncoras em luva ou sistemas epóxi, são usadas quando o layout muda após o vazamento ou para retrofits. Um 1/2″ a âncora em cunha no mesmo concreto rende cerca de 4.200 libras - uma redução de 35%. Se o seu projeto estrutural exige capacidade total, especificações moldadas no local e usa um modelo de aço rígido para manter a posição dentro de ±1/8″. Os dados de campo confirmam que 90% dos parafusos desalinhados remontam a modelos que se deslocaram durante o vazamento.

• Vantagem fundida no local: A colagem ao redor da base do parafuso cria a maior capacidade de tração e cisalhamento. Muito indulgente com a sobrecarga temporária durante a cura.

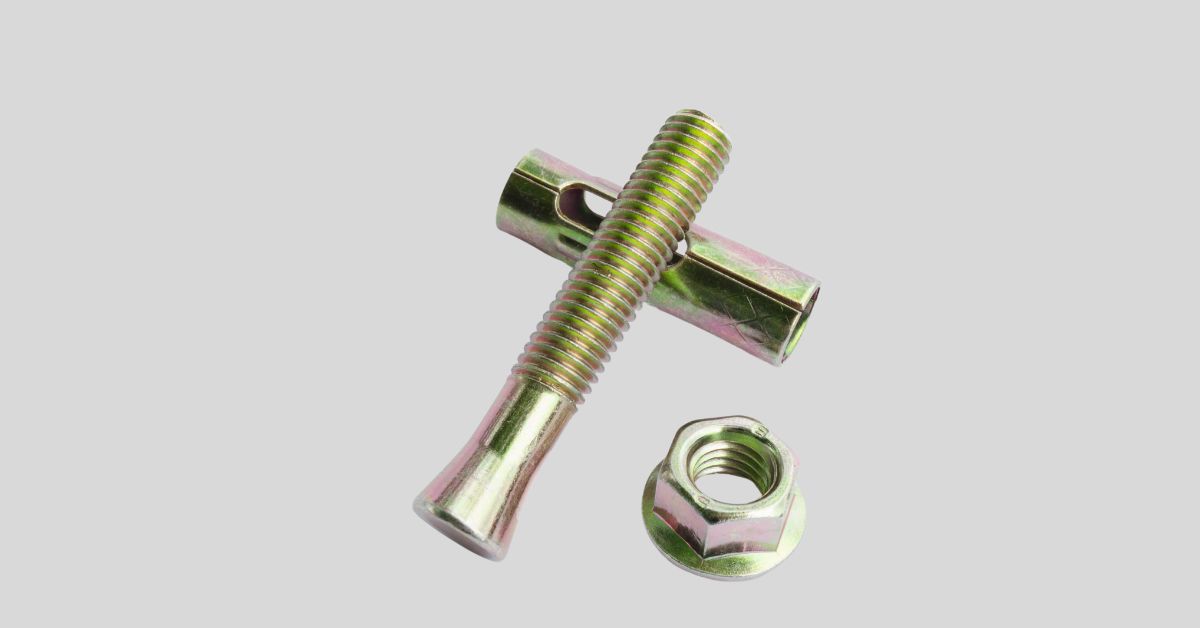

• Contexto pós-instalado: As âncoras em cunha se expandem contra a parede de concreto. A profundidade do furo deve ser precisa – muito raso diminui a capacidade, muito profundo desperdiça o embutimento. As âncoras epóxi requerem furos limpos e secos em concreto totalmente curado (mínimo 7 dias).
• Diferença do modo de falha: As âncoras fundidas normalmente falham devido à ruptura do cone de concreto ao redor da cabeça do parafuso. As âncoras pós-instaladas falham devido ao deslizamento da cunha ou à quebra da ligação epóxi – ambos menos previsíveis sem a instalação adequada.

Para classes de materiais, o Grau 8.8 (tração de 120 ksi) é o padrão básico para a maioria dos chumbadores de fundação. Ele lida com as especificações de torque indicadas no ACI 318 - 75 ft-lbs para 1/2″ parafuso e 125 ft-lbs para 5/8″ parafuso. Em zonas sísmicas ou aplicações de alta carga, o Grau 10.9 (150 ksi) é especificado para resistir à ruptura por cisalhamento. Os revestimentos são igualmente importantes: a galvanização por imersão a quente de acordo com ASTM A153 é o padrão para ambientes externos ou corrosivos, suportando mais de 200 horas de testes de névoa salina. A zincagem é adequada para aplicações internas e secas. O erro comum é especificar um revestimento após o comprimento do parafuso ser definido – o HDG adiciona 2-4 mils por lado, o que pode afetar o ajuste da rosca se não for levado em consideração na tolerância da rosca. Se um fornecedor não fornecer certificados de teste de moinho com o número de aquecimento e resultados de tração, você não terá provas de que o parafuso atenda às especificações.

• Nota 8.8: Resistência ao escoamento 92 ksi, resistência à tração 120 ksi. Padrão para parafusos L e parafusos J fundidos onde nenhum projeto sísmico é necessário.
• Nota 10.9: Resistência ao escoamento 130 ksi, resistência à tração 150 ksi. Necessário para zonas de alta carga e fundações sobredimensionadas. Custa cerca de 20% mais por tonelada do que Gr 8,8.
• Seleção de revestimento: HDG (ASTM A153) para exteriores, fábricas de produtos químicos, pontes. Zincagem para exposição interna ou de curta duração. Parafusos revestidos com epóxi para ambientes de águas residuais. Nenhum revestimento é aceitável para estruturas temporárias – ferrugem mínima causa escoriações na rosca durante a remoção.

A vantagem direta da fábrica aqui é dupla. Primeiro, você obtém comprimentos personalizados e estilos de cabeça sem pagar a margem do distribuidor – os dados da Kbear Metal mostram uma redução de 30% em relação ao preço das ações. Em segundo lugar, você recebe certificações completas de materiais com cada lote, para que seu gerente de controle de qualidade possa verificar a conformidade com os graus 8.8 ou 10.9 antes que os parafusos cheguem ao local. Os parafusos de estoque de um distribuidor geralmente vêm de lotes mistos sem certificados rastreáveis, o que é um risco que nenhum gerente de compras deve aceitar para uma aplicação de base.

Preparando a base de concreto para instalação de parafusos

90% dos parafusos desalinhados remontam à mudança de modelos – e não à qualidade do parafuso.

O concreto deve atingir uma resistência mínima à compressão de 2.500 psi antes de qualquer tensionamento. Use um scanner de vergalhões ou um radar de penetração no solo para mapear o reforço antes de perfurar. Se o vergalhão for atingido, reposicione o parafuso enquanto mantém uma distância da borda de pelo menos 1,5× o diâmetro do parafuso – menos do que isso e você corre o risco de estourar o concreto durante o tensionamento. Os dados de campo da Kbear Metal mostram que 70% das falhas no local são devidas a violações da distância das bordas e aperto excessivo, e não ao grau do parafuso ou à resistência do concreto.

Para parafusos fundidos no local, os gabaritos de aço são a única opção confiável para segurar ±1/8″ tolerância. A madeira compensada se desloca sob o peso do concreto úmido. Faça furos no modelo no diâmetro do parafuso + 1/16″ para permitir pequenos ajustes. Fixe o modelo à cofragem com parafusos a cada 12 polegadas. Altura de projeção em nível de laser até ±1/4″ antes da colocação do concreto. Pule esta etapa e você se juntará aos 90% de grupos de parafusos desalinhados que falham na inspeção de alinhamento.

Procedimento de instalação passo a passo

90% dos parafusos fundidos no local desalinhados remontam a um modelo móvel – ancore o modelo de aço a cada 12 polegadas com parafusos.

Fixe os parafusos em concreto úmido usando um gabarito de aço rígido com furos dimensionados no diâmetro do parafuso + 1/16″. Empurre cada parafuso diretamente para baixo até a profundidade mínima de embutimento ACI 318 - 4″ por 1/2″ parafuso, 5″ para 5/8″, 7″ para 3/4″. Não torça ou balance o parafuso durante a inserção; esse movimento cria espaços vazios ao redor do pé, o que reduz a capacidade de tração em até 30%. Verifique a altura da projeção com um laser ou fio. Aperte as porcas com os dedos contra o modelo para manter a posição enquanto o concreto endurece.

• Sequência de torque (padrão estrela de três passagens): Para qualquer grupo de parafusos, aperte em forma de estrela para distribuir a carga uniformemente. Primeira passagem a 50% do torque final, segunda a 75%, final a 100%.
• 1/2″ Nota 8.8 Especificações de torque do parafuso de ancoragem: 75 pés-lbs finais. Sequência de passes: 38, 56 e depois 75 ft-lbs. Use uma chave de torque calibrada.
• 5/8″ Especificações de torque do parafuso de ancoragem grau 8.8: 125 pés-lbs finais. Sequência de passes: 63, 94 e depois 125 ft-lbs. Registre cada leitura na lista de verificação de CQ.
• Distância mínima da borda: 1,5 x diâmetro do parafuso de qualquer borda de concreto para evitar explosão. Para um 5/8″ parafuso, isso significa pelo menos 1″ claro da borda.

O aperto excessivo é o erro de campo mais evitável. Os registros da Kbear Metal mostram que 70% das falhas de chumbadores no local são causadas por violações da distância da borda e aperto excessivo – e não pelo grau do parafuso ou pela resistência à compressão do concreto. Um parafuso de escoamento ou uma base de fundação rachada não podem ser fixados com epóxi. Use uma chave dinamométrica calibrada, siga a sequência de três passagens e pare no valor especificado. Cada local de projeto deve ter um cartão de valor de torque colado na caixa de ferramentas.

Navegue pelo nosso parafuso de ancoragem completo & Coleção de fixadores.

Encontre a linha completa de chumbadores, âncoras de elevação, fixadores roscados e conexões pré-moldadas da Kbear Metal para projetos de construção.

Ver gama de produtos →

Erros comuns e como evitá-los

70% das falhas em campo são atribuídas a erros de distância e torque da borda, e não ao grau do parafuso ou à resistência do concreto.

Os dois erros que vejo com mais frequência em locais de trabalho – e auditei vazamentos em uma dúzia de países – são a incorporação superficial combinada com uma distância estreita das bordas e o aperto excessivo. Estes não são problemas exóticos. Eles acontecem porque alguém apressou o layout do modelo ou confiou em uma chave de impacto em vez de uma chave de torque calibrada. Deixe-me fornecer os números para que seu próximo lançamento não se torne um item de linha de retrabalho.

• Incorporação rasa & Distância da borda:ACI 318 requer incorporação mínima de 4″ por 1/2″ parafuso e 5″ para um 5/8″ parafuso. A distância da borda deve ser pelo menos 1,5 vezes o diâmetro do parafuso – isso é 0,75″ por 1/2″ parafuso, mas dobrar esse valor é recomendado em zonas de alta carga. Cair abaixo desses limites e a capacidade de arrancamento pode cair em 40% ou mais, porque o plano de ruptura do cone de concreto fica
• Aperto excessivo & Torque incorreto: Um parafuso de meia polegada de grau 8,8 deve ser apertado com exatamente 75 ft-lbs; um 5/8″ a 125 pés-lbs. Ultrapassar esses valores não torna a conexão mais forte – ela cede o parafuso, arranca as roscas ou racha o concreto ao redor da âncora. Os dados de campo da Kbear Metal mostram que o aperto excessivo é o erro número 1 no local, muitas vezes porque as equipes usam chaves de impacto não calibradas. Sempre aperte em padrão estrela: primeira passagem a 50%, segunda a 75%, final com especificação completa. Registre todas as leituras.

A correção é barata em comparação com o retrabalho: gaste US$ 200 em uma chave dinamométrica calibrada com certificado atual e use modelos de aço aparafusados ​​à fôrma em cada pé para manter a profundidade de embutimento dentro de ±1/8″. Só isso elimina cerca de nove em cada dez falhas de alinhamento.

Conclusão

A instalação adequada do chumbador não vem de conselhos genéricos. Ele vem de números exatos – profundidade de embutimento de acordo com ACI 318, valores de torque para parafusos de grau 8.8 e regras de distância de borda. Desvios causam falhas reais: 70% dos problemas no local têm origem em apertos excessivos e violações da distância das bordas.

Antes de fazer seu próximo pedido, execute esta lista de verificação de três perguntas com seu fornecedor. (1) A especificação do parafuso corresponde à profundidade de embutimento ACI 318 para sua carga? (2) Você pode fornecer certificados de teste de usinagem e valores de torque documentados para a classe selecionada? (3) Você confirmou que a distância da borda em seu layout atende ao mínimo de 1,5D? Se a resposta for não, revise as especificações com um fabricante que ofereça suporte de engenharia de pré-produção – como a Kbear Metal, onde uma economia de custos de 30% geralmente ocorre com a detecção desses erros antes da ferramenta.
